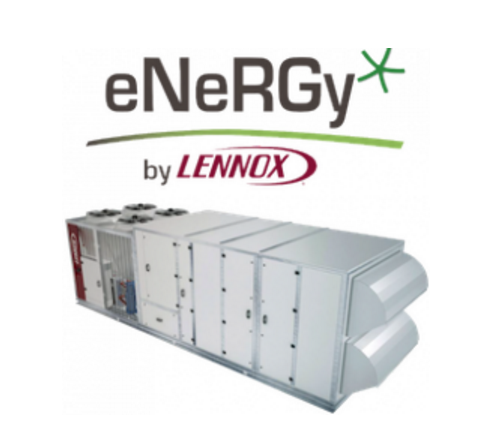

ENERGY
A Nova Referência em Soluções de Tratamento de Ar Compactas
A nova Rooftop Energy é a solução compacta adaptável proposta pela Lennox, dimensionada para ventilação, arrefecimento, aquecimento e filtragem de edifícios de grandes dimensões.
Caudal de Ar (m³/h)
13500-27000
Arrefecimento (kW)
72-157
Aquecimento (kW)
67-151
V A N T A G E N S
Capacidade e Modularidade
- Plataformas de compressão MultiScroll R410A, em tandem;
- Possibilidade de adaptação, sendo a unidade capaz de, para um caudal de ar definido, responder aos requisitos reais da aplicação (pelo menos 6 plataformas termodinâmicas para cada secção de tratamento de ar);
- As secções de tratamento de ar podem ser fornecidas sem circuito frigorífico, mas com uma bateria a água, permitindo conjugar a Rooftop com um Chiller/Bomba de calor;
- Possibilidade de operar com HFO;
- Compressor modulante com velocidade variável para aplicações com reduzido diferencial de temperatura entre o ar interior e o ar insuflado ou controlo da temperatura do ar insuflado (edifícios de escritórios, fast-food, restaurantes);
- Soluções de aquecimento e arrefecimento para operarem nas melhores condições energéticas ou económicas: bateria a água, queimador de condensação a gás, bateria de resistências eléctricas.
Elevada Qualidade do Ar Interior
- Secção de filtragem até classe F9 com pré-filtros G4+F7;
- Registo de ar novo motorizado, com controlo entálpico;
- Gestão Inteligente do caudal de Ar Novo (patente 03 50616);
- Sonda de CO2 para ajuste da percentagem de ar novo em função dos requisitos de Qualidade de Ar Interior;
- Soluções de Recuperação / Transferência de Energia;
- Módulo de Recuperação de Calor efectiva do caudal de ar de extracção, com roda higroscópica;
- Selecção do módulo de recuperação em função das condições do ar exterior;
- eRecovery para transferência do calor rejeitado pelos equipamentos de refrigeração de alimentos;
- Módulo para transferência de energia contida no caudal de ar de extracção.
Energy
- Nova geração de Rooftops Classe A;
- Eficiência sazonal SEER superior a 4,6, consistente com a futura regulamentação Europeia;
- eDrive, transmissão directamente acoplada, com variação de velocidade no caudal de ar de insuflação, extracção e condensação;
- Free cooling e free heating, com registos motorizados;
- Plataforma de compressão MultiScroll, tandem, conjugada com compressor modulante de velocidade variável;
- Válvula de Expansão Electrónica;
- Controlo, com software Lennox, integrando funcionalidades de optimização energética;
- Contador de energia para registo dos consumos energéticos;
- Gestão Técnica Centralizada Lennox para monitorização dos consumos energéticos e planeamento de gestão avançada.
Opcionais Principais
Ventilação
- Ventilador de condensação com variação de velocidade;
- Circuito frigorífico;
- Possibilidade de configurar a unidade com diferentes relações entre o caudal de ar e a capacidade termodinâmica (até 5 capacidades abaixo ou uma acima da capacidade standard nominal);
- Unidade configurável sem circuito frigorífico;
- Compressor de velocidade variável;
- Unidade compatível com HFO.
Aquecimento e Arrefecimento Auxiliar
- Bateria de arrefecimento/aquecimento a água para ligação a uma Caldeira, Chiller ou Bomba de calor;
- Queimador de condensação a gás;
- Bateria de resistências eléctricas;
- Bateria de resistências eléctricas de pré-aquecimento;
- Soluções de Recuperação de Energia;
- eRecovery para transferência do calor rejeitado pelos equipamentos de refrigeração de alimentos, com recurso a bateria de água quente;
- Recuperação de calor efectiva por roda higroscópica;
- Transferência de energia contida no caudal de ar de extracção.
Qualidade do Ar Interior
- Controlo entálpico;
- Filtros G4+F7 elevada Qualidade do Ar Interior;
- Filtros G4+F7+F9 óptima Qualidade do Ar Interior;
- Sonda de CO2.
Controlo
- Controladores de utilizador ou de manutenção;
- Protocolos de comunicação ModBus, BACnet, LonWorks;
- Gestão remota (para monitorização e parametrização de valores): ADALINK II, LENNOX cloud.

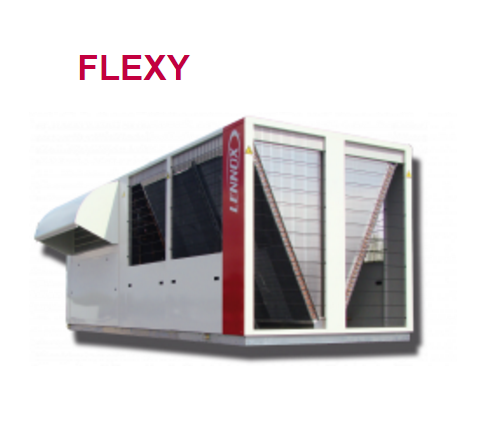

FLEXY
FLEXY é a solução perfeita de 85kW a 230kW para refrigeração, aquecimento e ventilação para edifícios comerciais, cinemas e teatros, edifícios industriais e centros de logística.
Caudal de Ar (m³/h)
15000 – 39000
Arrefecimento (kW)
85 – 230
Aquecimento (kW)
83 – 227
V A N T A G E N S
A fim de respeitar o seu compromisso de propor soluções de eficiência energética e ambientalmente amigável LENNOX recentemente decidiu equipar sua FLEXY com as novas normas.
Apresentação da Gama
- Eurovent certificado (planeada em 2012 para 100 a 200 kW);
- Unidade Só arrefecimento ou Bomba de calor de condensação por ar, com opção de aquecimento auxiliar (queimador a gás/ bateria de resistências elétricas / bateria de água quente) assegurando a melhor fonte energética ou a definição de prioridade de operação em função do custo energético;
- Sistema de compressão MultiScroll R410A de elevada eficiência salvaguardando o melhor desempenho em plena carga e em carga parcial, sempre com emissão acústica reduzida;
- Válvulas de expansão eletrónica garantem elevada eficiência em carga parcial e estendem o funcionamento e a eficiência em condições extremas;
- eDrive sistema de ventilação de insuflação diretamente acoplado com variação de velocidade para redução do consumo energético anual (menos 30%) e de manutenção;
- Sistemas de ventilação de extração diretamente acoplado também disponíveis com variação de velocidade;
- Free-cooling/heating reduzindo o condicionamento do ar interior por circuito termodinâmico e, assim, reduzir o consumo energético caso as condições exteriores sejam favoráveis. Gestão inteligente do caudal de ar novo conjugada com a modulação do Economizador (sob patente 03 50616);
- Módulo de Recuperação de Calor Efetiva do caudal de ar de rejeitado para recuperar a energia que de outro modo seria desperdiçada e climatizar o edifício sem custo;
- Pressão estática disponível máxima até 800 Pa;
- Configuração de insuflação e extração vertical ou horizontal;
- Bases de assentamento aptas à especificação de cada edifício. Bases de extração com ventiladores de velocidade variável.

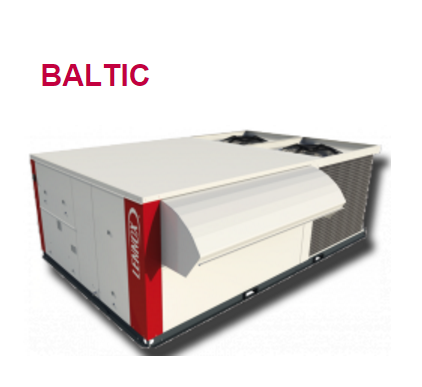

BALTIC
Há mais de 10 anos que a designação BALTIC constitui uma referência em termos de eficiência energética e sustentabilidade em unidades Rooftop.
Caudal de Ar (m³/h)
4200 – 14500
Arrefecimento (kW)
24 – 85
Aquecimento (kW)
20 – 80
V A N T A G E N S
As mais recentes evoluções desta gama de unidades beneficiam da permanente atenção dada à excelência.
As unidades BALTIC são a solução perfeita para climatização de edifícios comerciais de pequena a grande dimensão de área única (venda a retalho, aeroportos, restaurantes, lojas, etc.), de espetáculos, de armazenamento ou ambiente industrial, desde 24 kW até 85 kW para refrigeração, (venda a retalho, aeroportos, restaurantes, lojas, etc.), cinemas, teatros e auditórios, edifícios de armazenamento e ambiente industrial.
Concebidas para reduzir o consumo de energia, as unidades Rooftop dispõe igualmente de soluções de recuperação de calor do ar de rejeição ou do calor rejeitado pelos equipamentos de refrigeração de alimentos.
Apresentação da Gama
- Certificação Eurovent Classe Energética A;
- Unidade Só arrefecimento ou Bomba de calor de condensação por ar, com opção de aquecimento auxiliar (queimador a gás/ bateria de resistências elétricas / bateria de água quente) assegurando a melhor fonte energética ou a definição de prioridade de operação em função do custo energético;
- Sistema de compressão MultiScroll R410A de elevada eficiência salvaguardando o melhor desempenho em plena carga e em carga parcial, sempre com emissão acústica reduzida;
- Válvulas de expansão eletrónica garantem elevada eficiência em carga parcial e estendem o funcionamento e a eficiência em condições extremas;
- eDrive sistema de ventilação de insuflação diretamente acoplado com variação de velocidade para redução do consumo energético anual (menos 30%) e de manutenção;
- Sistemas de ventilação de extração diretamente acoplado também disponíveis com variação de velocidade;
- Free-cooling / heating reduzindo o condicionamento do ar interior por circuito termodinâmico e, assim, reduzir o consumo energético caso as condições exteriores sejam favoráveis. Gestão inteligente do caudal de ar novo conjugada com a modulação do Economizador (sob patente 03 50616);
- Módulo de Recuperação de Calor Efetiva do caudal de ar de rejeitado para recuperar a energia que de outro modo seria desperdiçada e climatizar o edifício sem custo;
- Pressão estática disponível máxima até 800 Pa;
- Configuração de insuflação e extração vertical ou horizontal;
- Bases de assentamento aptas à especificação de cada edifício. Bases de extração com ventiladores de velocidade variável.
Controlador Avançado Climatic
- Interface de comunicação com Gestão Técnica Centralizada de Edifícios ModBus / LonWorks / BACnet;
- Gestão remota ADALINK (+GPRS) da Lennox;
- Controlador disponível em 8 idiomas para configurar e compreender com clareza a informação (EN / FR / PT/ PL / IT / SP / NL / DE);
- Programação com um máximo de 7 zonas horárias por dia e 4 modos diferentes de funcionamento em arrefecimento & aquecimento, para cada zona horária;
- eFlow medição, visualização e aferição do caudal de ar insuflado facilitando a parametrização do caudal de ar nominal adequado à aplicação e reduzir o consumo energético;
- Arranque suave dos ventiladores de insuflação, para condutas têxteis;
- Descongelação alternada desde o modelo 045, reduz a insuflação de caudal de ar a baixa temperatura durante a estação de aquecimento;
- Descongelação dinâmica elimina o início de ciclos de descongelação programados não necessários, dando apenas início a um ciclo de descongelação no momento em que se verifica a formação de gelo nas baterias de condensação, reduzindo o consumo de energia;
- Antecipação matinal permite iniciar antecipadamente o aquecimento do edifício em função da temperatura do ar exterior, assegurando a temperatura do ar interior pretendida à hora de abertura do edifício;
- “Setpoint” dinâmico sobrepõe o “setpoint” de temperatura do ar interior caso a temperatura do ar exterior suba em demasia, de forma a reduzir a diferença entre a temperatura do ar interior e exterior e, por consequência, poupar energia;
- Controlo entálpico controlo da temperatura e humidade relativa para reduzir o consumo energético, ajustando o funcionamento das unidades às necessidades e às condições;
- Deteção de filtros colmatados informa o estado de colmatação dos filtros de forma a planear a sua manutenção, reduzindo os incrementos de perda de carga e respetivo consumo energético por ventilação;
- Deteção de fugas de fluido de frigorigeneo;
- Controladores remotos Comfort DC, Multi DM e Service DS;
- Visualização direta dos valores medidos nos pressostatos de ar e fluido frigorigeneo no controlador remoto;
- Contador de energia e possibilidade de descarga durante picos;
- Funcionamento “Master / Slave” até ao máximo de 24 rooftops;
- Alarmes pré-definidos num dos idiomas disponíveis.
Características Construtivas
- ISO 9001 / ISO 14001;
- Secção de filtragem desde classe G3 até G4+F7;
- Envolvente em chapa de aço galvanizado com pintura RAL 9002;
- Isolamento ignífugo M0;
- Painéis sandwich opcional de isolamento duplo em todos os elementos em contacto com o ar na secção de tratamento de ar;
- Tabuleiro de condensados amovível em aço inoxidável;
- Detetor de fumo;
- Indicador de fogo;
- Interruptor de corte geral;
- Componentes protegidos por disjuntores e cabos numerados (EN60204-1);
- Aquecimento auxiliar por queimador a gás com Eficiência PCI de 93%;
- Aquecimento auxiliar por bateria de resistência elétricas blindadas de 6W/cm².

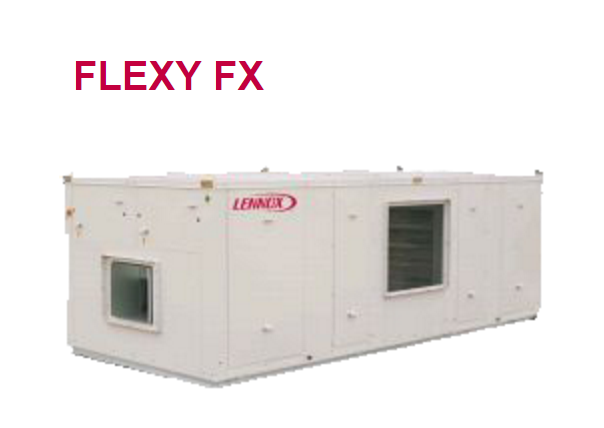

FLEXY FX
Rooftop bomba de calor com aproveitamento de calor termodinâmico do ar de rejeição, FLEXY FX constitui a solução de instalação interior para cinemas e teatros.
Caudal de Ar (m³/h)
4000 – 27000
Arrefecimento (kW)
23 – 165
Aquecimento (kW)
23 – 167
V A N T A G E N S
No intuito de respeitar o compromisso assumido de propor as soluções mais eficientes do ponto de visto energético e ecológico, a LENNOX decidiu, recentemente, equipar a sua gama FLEXY FX com novos componentes de forma standard.
Apresentação da Gama
- Unidade bomba de calor de condensação por ar com aproveitamento integral do calor do ar de rejeição, com opção de aquecimento auxiliar (bateria de resistências elétricas / bateria de água quente) assegurando a melhor fonte energética ou a definição de prioridade de operação em função do custo energético;
- Sistema de 4 registos motorizados capazes de gerir o funcionamento da unidade com caudal de ar novo entre 0 a 100%, mantendo o equilíbrio da pressão do espaço a climatizar;
- Sistema de compressão MultiScroll R410A de elevada eficiência salvaguardando o melhor desempenho em plena carga e em carga parcial, sempre com emissão acústica reduzida;
- Válvulas de expansão termostática;
- Sistema de ventilação de insuflação e extração por ventiladores centrífugos;
- Free-cooling/heating reduzindo o condicionamento do ar interior por circuito termodinâmico e, assim, reduzir o consumo energético caso as condições exteriores sejam favoráveis. Gestão inteligente do caudal de ar novo conjugada com a modulação do Economizador (sob patente 03 50616);
- Configuração de insuflação e extração vertical ou horizontal.
Controlador Avançado Climatic
- Interface de comunicação com Gestão Técnica Centralizada de Edifícios ModBus / LonWorks / BACnet;
- Gestão remota ADALINK (+GPRS) da Lennox;
- Controlador disponível em 8 idiomas para configurar e compreender com clareza a informação (EN / FR / PT / PL / IT / SP / NL / DE);
- Programação com um máximo de 7 zonas horárias por dia e 4 modos diferentes de funcionamento em arrefecimento & aquecimento, para cada zona horária;
- Arranque suave dos ventiladores de insuflação, para condutas têxteis;
- Descongelação alternada reduz a insuflação de caudal de ar a baixa temperatura durante a estação de aquecimento;
- Descongelação dinâmica elimina o início de ciclos de descongelação programados não necessários, dando apenas início a um ciclo de descongelação no momento em que se verifica a formação de gelo nas baterias de condensação, reduzindo o consumo de energia;
- Antecipação matinal permite iniciar antecipadamente o aquecimento do edifício em função da temperatura do ar exterior, assegurando a temperatura do ar interior pretendida à hora de abertura do edifício;
- “Setpoint” dinâmico sobrepõe o “setpoint” de temperatura do ar interior caso a temperatura do ar exterior suba em demasia, de forma a reduzir a diferença entre a temperatura do ar interior e exterior e, por consequência, poupar energia;
- Controlo entálpico controlo da temperatura e humidade relativa para reduzir o consumo energético, ajustando o funcionamento das unidades às necessidades e às condições;
- Deteção de filtros colmatados informa o estado de colmatação dos filtros de forma a planear a sua manutenção, reduzindo os incrementos de perda de carga e respetivo consumo energético por ventilação;
- Controladores remotos Comfort DC, Multi DM e Service DS;
- Alarmes pré-definidos num dos idiomas disponíveis.
ROOFTOP WSHP
Os sistemas água-ar são constituídos por unidades compactas individuais onde a transferência do calor se realiza através de um circuito de água único.
Cada uma das unidades pode operar em modo de arrefecimento ou de aquecimento ao longo de todo o ano.
A manutenção da temperatura da água é efetuada através de Sistemas Geotérmicos, Dry-coolers, Torres de Arrefecimento e/ou Caldeiras.
As Rooftop Lennox, condensadas por água, garantem a melhor solução de eficiência energética em sistemas de AVAC de edifícios ou espaços de área única.
Caudal de Ar (m³/h)
8100 – 30000
Arrefecimento (kW)
48 – 194
Aquecimento (kW)
54 – 225
Aplicações
- Edifícios comerciais de média e grande dimensão (Retail, Aeroportos, Centros Comerciais…);
- Cinemas, Teatros, Auditórios;
- Edifícios com circuito de água de condensação.
V A N T A G E N S
- Uma das soluções de maior efi ciência energética;
- Conceito All-in-One & Plug and Play com custo reduzido de instalação;
- Múltiplas soluções de aquecimento;
- Gestão inteligente do caudal de ar novo e da modulação do Economizador;
- Múltiplas soluções de interfaces de comunicação;
- Soluções de Recuperação de Calor possibilitando a redução de consumo energético.
Descrição Geral
- Sistema de elevada eficiência pela utilização de tecnologia MultiScroll conjugada com fluido frigorigéneo R410A e permutador de placas de condensação de elevado rendimento;
- A gama de Rooftops WSHP da Lennox é a mais inovadora e flexível para instalação em superfícies comerciais de média e grande dimensão: Cada unidade é independente podendo ser controlada de forma individual ou conjunta;
- Solução extremamente silenciosa pela inexistência de ventiladores de condensação;
- CLIMATIC™, concebido para melhorar a eficiência energética e a fiabilidade. Capacidade de gestão de funcionamento em Master/Slave e uma vasta gama de interfaces de comunicação;
- Conceito All-in-one e Plug and Play com a melhor relação custo/benefício.
- Construção de baixo peso, facilidade de instalação em todos os tipos de espaços;
- Múltiplas configurações de caudal de ar e uma gama completa de bases de assentamento para maior adaptabilidade a todos os tipos de instalação.
- Múltiplas soluções de aquecimento auxiliar, com controlo inteligente, permitindo selecionar a forma mais eficaz de gerar calor com base na temperatura exterior e/ou custos energético;
- Gestão inteligente do caudal de ar novo e do Economizador permitindo o melhor conforto com elevada Qualidade do Ar Interior;
- Disponível nas versões: > Bomba de calor; > Dual, conjugação de aquecimento por bomba de calor com aquecimento por queimador a gás.
Características
- R410A e compressores MultiScroll;
- Permutador de calor de placas compacto em aço inoxidável com perda de carga reduzida para rentabilização energética das bombas. Fornecimento standard de todo o conjunto de componentes hidráulicos;
- Quadro elétrico em conformidade com a norma EN 60204-1, com proteção por disjuntor e cablagem numerada;
- Isolamento ignífugo classe M0;
- Secção de fi ltragem classe G4 ou G4+F7;
- Ventiladores de insuflação diretamente acoplados com eDrive™ nas unidades BALTIC™, opcional nas unidades FLEXY™II;
- Sifão e tabuleiro de condensados amovível e lavável, melhoria da Qualidade do Ar Interior;
- Envolvente com excelente resistência à corrosão (em chapa de aço galvanizado ou alumínio), com fixações em aço inoxidável.
Controlador CLIMATIC™60
- Indicação de alarmes e histórico por texto;
- Múltiplas soluções de configuração e monitorização para parametrização e diagnóstico;
- Funções de controlo avançado: gestão avançada do compressor; descongelação dinâmica; gestão inteligente do ar novo; mudança automática da hora de verão/inverno; gestão da velocidade de rotação dos ventiladores de insuflação diretamente acoplados e medição do respetivo caudal de ar;
- Capacidade de comunicação alargada: Master/Slave, ModBus e BACnet RS485 ou TCP-IP, LonWorks;
- Compatível com soluções de Gestão Técnica Centralizada e Gestão Lennox.
