O que é um sistema City Multi (VRF)?

É um sistema de caudal de refrigerante variável, que baseia o seu funcionamento no ciclo de Carnot (Expansão Directa). Trata-se de um sistema centralizado composto por uma unidade exterior e até 50 unidades interiores interligadas entre si por um único circuito frigorífico.

O compressor inverter trabalha em função das necessidades globais de cada unidade interior e irá regular a quantidade de fluido necessária, através de uma válvula de expansão electrónica (LEV) incorporada na própria unidade.

Porquê caudal variável de refrigerante?

O caudal variável de refrigerante (VRF) é um sistema de expansão direta, que permite a ligação frigorífica de uma unidade exterior a várias unidades interiores através de uma linha frigorífica.

A unidade exterior alimenta simultâneamente várias unidades interiores. Esta unidade exterior gera e, portanto, consome unicamente a energia que a instalação exige em cada momento. Cada unidade interior climatiza uma zona de maneira independente e de acordo com as necessidades.

Este padrão de funcionamento permite obter prestações que fazem dos sistemas VRF os mais sofisticados e vanguardistas do mercado.

Principais vantagens destes sistemas em relação aos outros:
  • Eliminação de etapas de permuta de calor entre diferentes meios, devido ao uso de gás refrigerante para o transporte de energia entre o ambiente exterior e o espaço a climatizar;
  • Obtenção de elevadas potências por kg de refrigerante (aproximadamente 60kCal./kg para o R410A);
  • A quantidade de gás refrigerante ajusta-se exatamente à necessidade de potência térmica de cada sala;
  • Aumento do rendimento global da instalação;
  • Diminuição do número de componentes;
  • Simplicidade na instalação;
  • Poupança energética;
  • Minimização do espaço ocupado.
Bomba de Calor

A gama de unidades exteriores City Multi é a mais ampla do mercado. Graças à sua versatilidade, permite adaptar-se a todo tipo de edifícios e aplicações. A alta eficiência energética, a capacidade de adaptar-se ás alterações de exigência de climatização dos edifícios e o controlo simples do sistema, fazendo do City Multi a melhor opção de climatização.

Recuperação de Calor

A tecnologia de recuperação de calor, exclusiva da Mitsubishi Electric, utiliza apenas dois tubos, ao contrário dos três habituais no mercado. Os sistemas R2 foram projetados para funcionar em modo aquecimento e arrefecimento em simultâneo, oferecendo uma poupança substancial nos custos anuais de instalação e de funcionamento. Poupança de 20% no custo de funcionamento, em comparação com os sistemas convencionais de bomba de calor.

High COP Sazonal
  • Reformulação do permutador de calor (Permutador de calor convencional vs Permutador de calor de tubo plano);
  • Eficiência insuperável (Distribuição do refrigerante optimizada, Poupança de energia, Circuito de permuta térmica (HIC) e conversão total de energia);
  • Funcionamento estável e homogéneo (Todos os compressores da gama City MULTI são do tipo inverter, capazes de conseguir suprimir com precisão a exigência de arrefecimento e aquecimento de qualquer edifício);
  • Dupla Temperatura de Referência (Função “DUAL SET POINT” e Seleção do modo de funcionamento prioritário);
  • Mais ecológicas (Menos quantidade de refrigerante R410);
  • Maior conforto com consumo mínimo ( Aquecimento contínuo);
  • Controlo da temperatura de evaporação (Controlo fixo e Controlo automático);
  • A força do City MULTI  (Aumento do comprimento das tubagens e Gama mais extensa);
  • Outras Prestações (Tratamento BLUE-FIN e unidades “-BS”, Função BACK-UP e rotação instalação flexível e Manutenção fácil).






É a solução de caudal de refrigerante variável, ideal para pequenos escritórios, espaços comerciais ou residências. Esta série S dispões de unidades entre os 11,2kW e os 15,5kW de capacidade de arrefecimento. A unidade exterior permite uma simultaneidade até 130% das unidades exteriores.



Características técnicas: PUMY-P VKM / PUMY-P YKM






A série Y  da Gama City MULTI utiliza um único circuito frigorífico a 2 tubos, que interliga a unidade exterior ás unidades interiores, através de kits de derivação e/ou colectores. Poderão ser conectadas até 50 unidades interiores a uma única unidade exterior, até 130% (200% em casos especiais) da capacidade instalada.

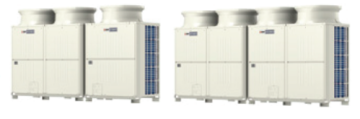

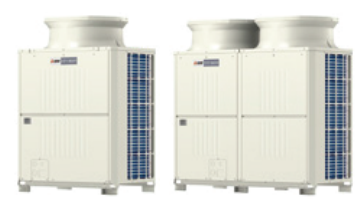

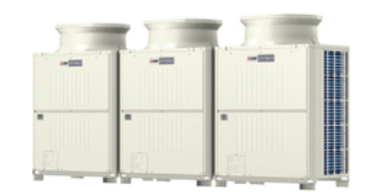

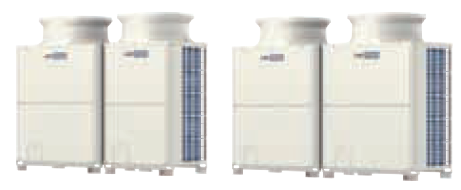

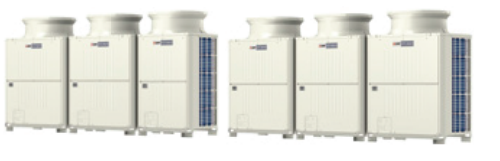

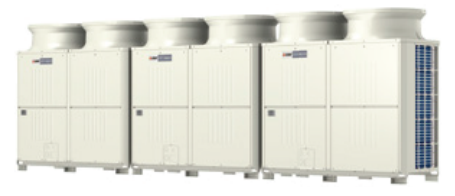

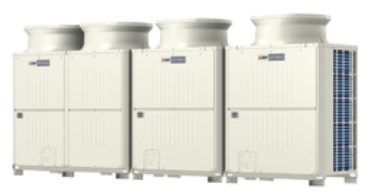

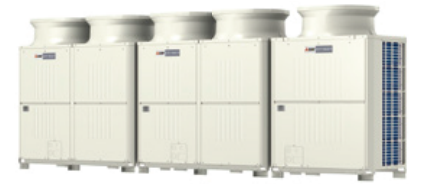

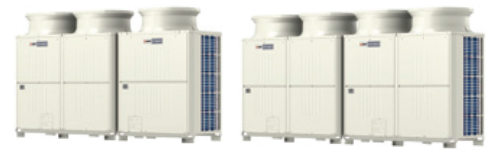

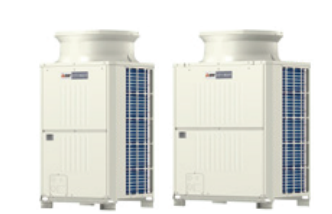

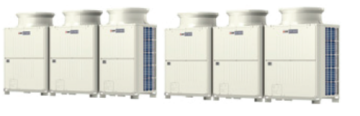

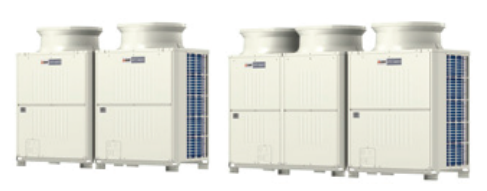

Características técnicas: PUHY-P YKB / PUHY-P YSKB





Ao longo do ano, muitos edifícios requerem arrefecimento em algumas áreas e aquecimento noutras –  mesmo em salas contíguas. O sistema R2 da Gama City MULTI dá a resposta a este requisito, distribuindo o calor excedente das operações de arrefecimento (e vice-versa) pelas salas onde ele é necessário. Esta eficiência pode resultar numa poupança energética de até 30% em relação aos sistemas convencionais. Poderão ser conetadas até 50 unidades interiores a uma única exterior, até 150% (200% casos especiais) da capacidade instalada.



Características técnicas: PURY-P YLM / PURY-P YSLM





Os avanços tecnológicos da Mitsubishi Electric permitem obter uma gama de Unidades Exteriores desenvolvidas para a maximização da eficiência energética sazonal (SEER e SCOP) de acordo com a Directiva ErP 2009/125.



Características técnicas: PURY-EP YLM / PURY-EP YSLM





Os avanços tecnológicos da Mitsubishi Electric permitem obter uma gama de Unidades Exteriores desenvolvidas para a maximização da eficiência energética sazonal (SEER e SCOP) de acordo com a Directiva ErP 2009/125.



Características técnicas: PURY-EP YLM / PURY-EP YSLM





A série Zubadan, única no mercado, permite um funcionamento do sistema de climatização com temperaturas exteriores extremas, até -25ºC, e com rendimento 100% até aos -15ºC.



Características técnicas: PUHY-HP YHM





A tecnologia Replace baseia-se em três conceitos: Renovação, Reutilização e Substituição. Uma solução ideal para o mercado de equipamento instalado, que se torna obsoleto.



Características técnicas: PUHY-RP YJM / PURY-RP YSJM





A tecnologia Replace baseia-se em três conceitos: Renovação, Reutilização e Substituição. Uma solução ideal para o mercado de equipamento instalado, que se torna obsoleto.



Características técnicas: PURY-RP YJM





Os sistemas City Multi WY permite combinar as características dos  sistemas VRF com os de circuitos de água. A vantagem destes sistemas reside no controlo da temperatura e caudal da água de condensação, permitindo um aumento da eficiência e flexibilidade.



Características técnicas: PQHY-P YHM / PQHY-P YSHM





Os sistemas City Multi WR2 permite combinar as características dos  sistemas VRF com os de circuitos de água. A vantagem destes sistemas reside no controlo da temperatura e caudal da água de condensação, permitindo um aumento da eficiência e flexibilidade.



Características técnicas: PQRY-P YHM / PQRY-P YSHM





O Hibrid City Multi é um sistema que utiliza quer refrigerante, quer  água, no mesmo sistema, tornando possível pelo desenvolvimento do HBC Controller. O refrigerante circula entre a unidade exterior e o HBC e, por sua vez, a água entre o HBC e as Unidades Interiores, proporcionando uma climatização de alto conforto. Graças a este sistema é reduzida a quantidade de fluxo frigorigénio em circulação.



Vantagens:
  • Funcionamento simultâneo aquecimento/arrefecimento:
    • Sistema ideal para edificios com diferentes necessidades de climatização;
    • Com o sistema de “2 tubos”, a direção do fluxo refrigerante não se inverte quando muda o modo principal. O compressor não necessita de parar quando o modo é alterado. Isto permite obter ar condicionado confortável em condições ambienteis agradáveis.
  • Climatização suave;
    • Obtida através de um sistema de água entre o HBC e as unidades interiores;
    • A temperatura da água mantém-se estável ao longo de todo o ano. o HYBRID MULTI assegurará temperaturas moderadas em qualquer ambiente.
  • Redução do tempo do ciclo de descongelação:
    • Sem alterações drásticas na temperatura ambiente;
    • O ciclo frigorífico utiliza o calor da água quente que circula entre o HBC e as unidades interiores;
    • Tempo do ciclo de descongelação mais curto e aumento do rendimento do sistema.



Características técnicas:
